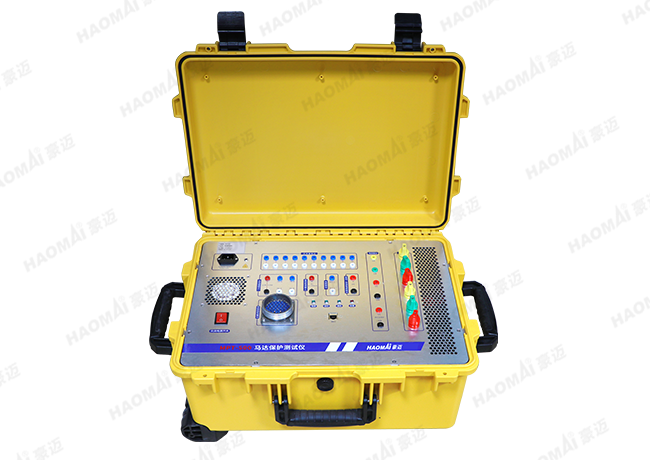

MPT-500 馬達保護柜測試儀
——對馬保抽屜柜主回路、控制回路、保護控制邏輯進行校驗測試
設備通過對馬達保護抽屜柜進行加量測試，驗證馬保抽屜柜主回路、控制回路、保護控制邏輯的正確性，一鍵自動完成低壓馬達保護抽屜柜的測量、保護、控制、欠壓重起動、AO輸出等功能試驗，同時網線可連接外部PC，進行手動加量測試和一鍵自動測試。該測試儀采用工程塑料箱體結構，帶手動拉桿，方便攜帶，適用于電力、石化、輕工、煤炭、造紙、鋼鐵、冶金等行業。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 電壓電流輸出靈活組合 3相電壓3相電流輸出，其中幅值、相位完全獨立調節。有1路大功率電壓輸出回路，可靈活的切換至任一相電壓輸出；3路大電流最大輸出至100A，輸出時間≥3分鐘；
- 新型高保真線性功放 輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越，不會(huì )對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑，精度優良；
- 高性能主控制器 輸出部分采用超高速DSP+FPGA控制，實時信號處理能力極強，傳輸頻帶寬，每周輸出2400點高精密波形，18位DA轉換器。輸出波形精度極高，失真小，線性好；

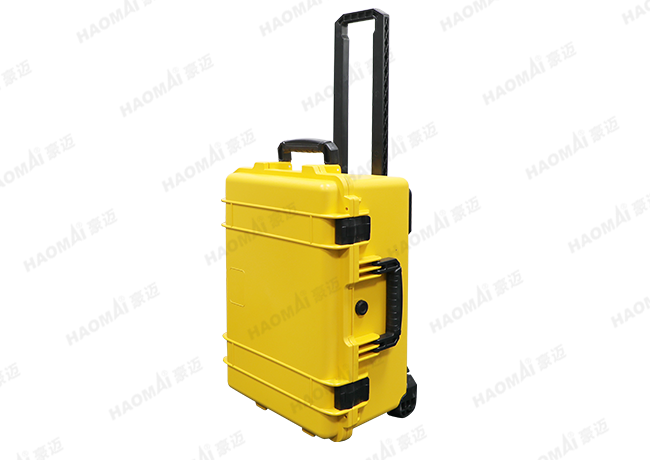

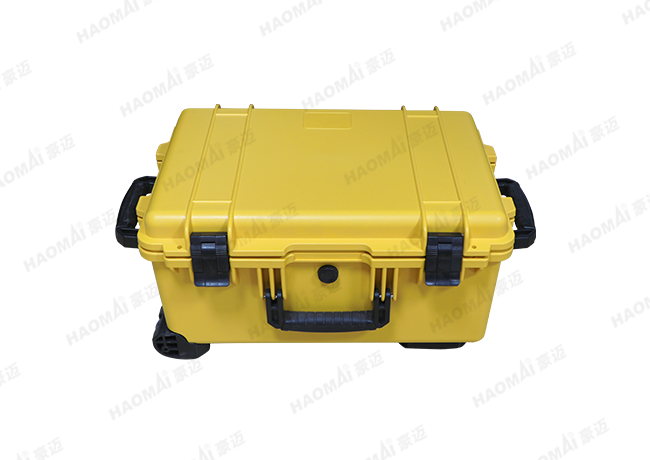

- 模塊式組合部件結構 采用軍工技術，實現多級絕緣隔離和等電位靜電屏蔽防護，大量采用精密元器件，并進行了專業化的結構設計。裝置可靠性高，EMC性能極佳，采用工程塑料箱體結構，帶手動拉桿，方便攜帶，僅重30kg；
- 完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能；
- 軟件功能強大 針對不同類型的馬達保護柜完成測試校驗工作，能方便地掃描各種保護定值，進行自動測試，實時存儲測試數據，聯機打印報告等。
技術參數
|
供電電源 |
AC220V±10%，50Hz |
|
三相交流電壓輸出 |
|
|
輸出范圍 |
0~460V，50Hz |
|
輸出精度 |
±1%（50~460V） |
|
帶載能力 |
40W，幅值和相位可調 |
|
三相交流電流輸出 |
|
|
輸出范圍 |
0~100A，50Hz |
|
輸出精度 |
±1%（30~100A）, ±0.5%（0.5~30A） |
|
單相最大端口電壓 |
1V |
|
1路大功率交流電壓輸出（可通過軟件設置切換到三相交流輸出電壓的任何一路） |
|
|
輸出范圍 |
0~270V，50Hz |
|
輸出精度 |
±1%（0~270V） |
|
帶載能力 |
500W，幅值和相位可調 |
|
1路直流電壓輸出 |
|
|
輸出電壓 |
110V DC/220V DC，2檔可切換 |
|
帶載能力 |
100W |
|
開入量 |
4路 (監視干節點信號) |
|
開出量 |
6路 |
|
開出節點容量 |
8A（連續），250VAC |
|
1路AI輸入 |
監測4~20mA信號 |
|
1路電阻輸出 |
電阻可調 |
|
1路RJ45網口 |
通過網口與PC連接進行控制 |
|
尺寸 |
580×420×290 mm3 (長×寬×高) |
|
重量 |
31kg |
