• 可測量系統正對地電壓，系統電壓， 電壓監測范圍0-300V
• 可測量系統對地絕緣阻抗，檢測平衡橋大小，檢測范圍0—999.9KΩ
• 可測量直流系統中竄入的交流電壓分量，測量范圍為0—280V
• 可測量并實時顯示系統的分布電容
• 可檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯示定位環網故障點
• 裝置可通過調幅、調頻、電流波形選擇等，實現高阻環網故障的查找定位
• 可測量每條支路對地絕緣阻抗大小，通過波形顯示及方向顯示實現絕緣故障點的定位
• 具備基于快速FFT變換技術的電流變化的頻譜分析功能，高效采樣，提高檢測精度
• 設備可自動識別系統電壓等級、判斷環網故障類別

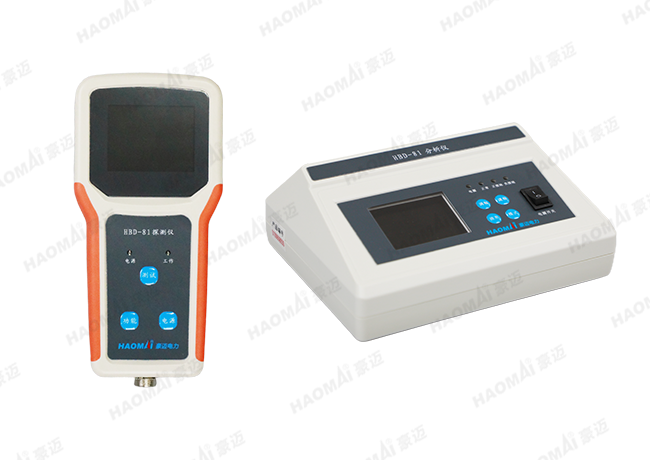

分析儀技術參數

供電電源：DC40V-300V

直流電壓測量

測量范圍:0-300V

測量分辨率：0.1V

測量精度：0.2%

交流電壓測量

交流-直流竄電電壓：0-280V

測量分辨率：0.1V

測量精度：0.5%

絕緣電阻測量

測量范圍:0-999.9KΩ

測量分辨率：0.1KΩ

測量精度：≤±5%

檢測橋幅值調節范圍：0mA，0.25mA，0.5mA ，1mA，2mA

檢測環網阻值范圍：50KΩ以?xún)?/span>

系統分布電容測量

測量范圍：0-999.9uF

對地容抗測量：0－1000kΩ

檢測波形類型選擇：正弦波、方波

工作模式：強制信號啟動、自動信號啟動

規格

外觀尺寸：200×145×75 mm3

重量：449g

?

?

探測儀技術參數

絕緣電阻測量

測量范圍:0-500kΩ

測量分辨率：0.1kΩ

測量精度：≤±10%

頻譜分析范圍

通道數量:1

頻段范圍:0.125-12.5Hz

頻率分辨率: 0.125Hz

電流波形顯示周期：8s

可檢測饋線電流范圍：0—2A

電流測量范圍：-100—+100mA

電流測量分辨率：0.01 mA

規格

外觀尺寸 200×100×33 mm3

重量304g
