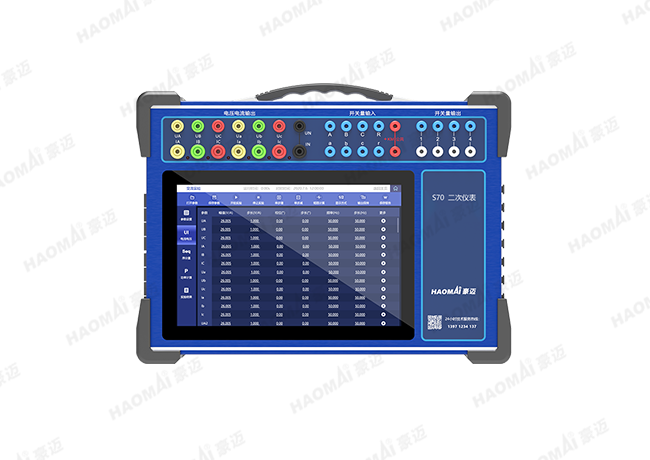

S70 二次儀表
——基于IEC61850標準、僅重9kg的超輕小型智能站數?；旌陷敵隼^保測試儀
S70 二次儀表是完整保留傳統繼保儀高精度輸出的便攜式繼保儀。采用全新工控技術研發，整機尺寸約A4大小，重量輕至9kg。該系列設備包括三相、六相、數模一體等多種配置方案，適用于發電、變電、輸電、配電等多種保護調試場景。內置“繼保之星”系列完整測試模塊，可完成包括差動保護、線路零序保護、鐵路差動等在內的多種調試項目。對于特殊應用場景，設備配備異常報文模擬，報文編輯等定制化測試功能。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
設備光數字部分基于IEC61850標準開發，支持SV/GOOSE報文收發及分析；模擬量部分采用6U6I高精度可控輸出，是針對智能變電站保護、測控、合并單元、智能終端等設備功能性能調試開發的專業化測試設備。同時支持“模擬量+GOOSE”保護裝置的調試。
- 6×30A
- ?6×125V
- ?輸出精度0.1%，可測試合并單元
- ?支持IEC61850，數模一體輸出
技術參數
|
系統與操作 |
Linux |
|
屏幕 |
10.1寸觸控 |
|
交流輸出 |
|
|
電流通道與幅值 |
6×30A |
|
電壓通道與幅值 |
6×125V |
|
交流輸出精度 |
0.1% |
|
相位范圍 |
0~360° |
|
相位精確度 |
<0.01° |
|
疊加諧波 |
2~32次 |
|
頻率范圍 |
DC~1600Hz |
|
頻率準確度 |
優于0.001Hz |
|
直流輸出 |
|
|
電流通道與幅值 |
6×±10A |
|
電壓通道與幅值 |
6×±160V |
|
直流輸出精度 |
0.2% |
|
IEC61850 |
|
|
支持標準 |
IEC61850 9-1/2/2LE，FT3/LE，GOOSE |
|
網口數量 |
1個 |
|
LC 光口 |
4組100/1000M自適應，4組100M |
|
ST 光串口 |
復用光串口2個（兼容FT3/FT3LE/IRIG-B對時） |
|
光功率測量 |
-31dbm~-14dbm |
|
開關量 |
|
|
開出 |
快速開出×4 |
|
開入 |
8對 |
|
規格 |
|
|
尺寸（長×寬×高） |
370×130×270mm3 |
|
重量 |
9.5kg |
?
