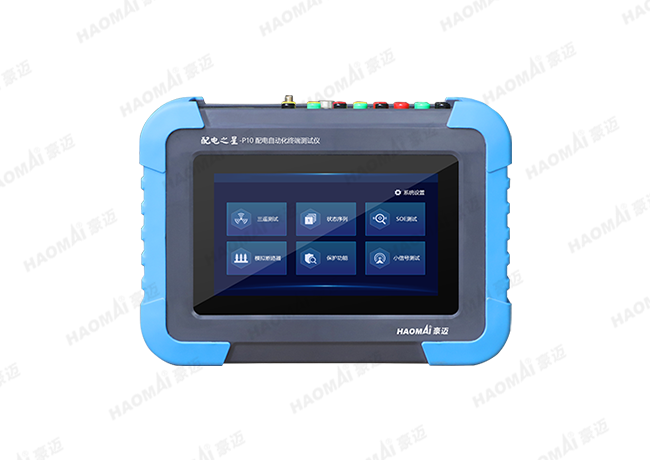

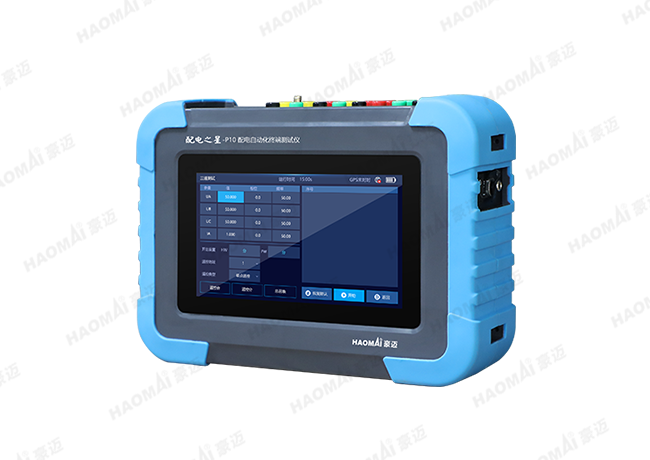

• 掌上型配電儀，體積超小，超長續航，輕松攜帶
• 內置模擬斷路器，兼容各種電壓模式，靈活可調的分閘和合閘時延
• 具備3電壓和1電流常規交流輸出，電壓 3×264V/路，電流 0~10.0A
• 集成3路高精度小信號輸出，滿足各場景應用
• 內置功能全面：三遙測試、狀態序列、模擬斷路器、保護功能、規約等測試
• 支持GPS多臺同步仿真，滿足現場FA饋線自動化測試
• 支持IEC101、IEC104通信規約測試和驗證
• 完善可靠的短路、過流、超時、過溫等自保護措施，保證儀器使用安全
• 7寸觸摸彩屏，操作簡單，方便高效
• 大容量電池供電，續航時間不小于8小時
• 僅重2.5kg，運維好助手

供電電源

內置鋰電池，外接充電器

續航時間不少于8小時

電流輸出

通道與幅值 1×10A

輸出時間     不限(0~1.2A)，300s(1.2~6A)，45s(6~10A)

輸出精度     ±0.1%

輸出頻率     10~650Hz可調，分辨率0.01Hz

輸出相位     0~360°，分辨率0.2度

電壓輸出

通道與幅值    3×264V

輸出精度      ±0.1%

輸出頻率      10~650Hz，分辨率0.01Hz

輸出相位      0~360°，分辨率0.2度

輸出時間     連續輸出

小信號輸出

通道與幅值    3×10V

輸出精度      ±0.1%

輸出頻率     10~650Hz，分辨率0.01Hz

輸出相位     0~360°，分辨率0.2度

輸出時間     不限時

帶載能力    ≥50mA

通信接口

網口          RJ45×1（10/100M自適應）

同步對時   北斗、GPS

串口        RS232和RS485各一路

串口波特率   300~115200bps

開出

開出數量         2路

模擬斷路器功能     支持

開出特性        空接點，不分極性，不同步誤差：≤0.1ms

SOE測試       兩路輸出間隔時間誤差≤0.2ms，支持≤5ms分辨率測試

防抖測試        分辨率≤0.2ms，支持10~1000ms防抖測試

其它測試       支持雪崩測試、風暴測試、位置模擬測試

開入

開入數量        2路

開入特性         空接點或帶電位（自適應），分辨率0.1ms

計時范圍        0.1ms~9999.999s

計時誤差       ±1ms

模擬斷路器

模擬斷路器功能   采集配電終端跳合閘和分閘信號，裝置智能控制輸出遙信合位和分位給配電終端，完成斷路器模擬

遙信誤差       空接點，不分極性，不同步誤差：≤0.1ms

遙信同步性     兩路輸出間隔時間誤差≤0.2ms

開入硬節點     分辨率≤0.2ms，支持10~1000ms防抖測試

分合閘延時     0~1000ms

航插接口     支持

規格

尺寸          256×188×76mm³（長×寬×高）

重量          2.5kg
